Circuito elettrico (appunti di peppe de ninno)



Circuito idraulico

Circuito elettrico

Acqua

Cariche

Pompa

Generatore

Portata

Corrente

Differenza di pressione

Differenza di potenziale

Pressione come energia per unitā di volume

Potenziale come energia per unitā di carica



Elementi in serie:

si sommano le differenze di potenziale (d.d.p.); la corrente č la stessa;

Elementi in parallelo: la d.d.p. č la stessa; si sommano le correnti;

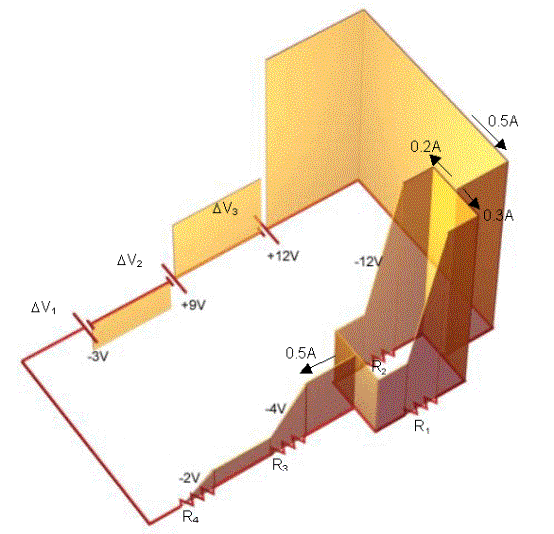

Nel circuito in figura la serie dei tre generatori fornisce una d.d.p.tot = 18V.

I valori delle resistenze sono: R1=40W, R2=60W, R3=8W, R4=4W,. Dunque la resistenza equivalente al parallelo di R1 e R2 č pari a R1//2=(40*60)/(40+60)=24W. La resistenza totale č una serie: Rtot= 24+8+4 = 36W.

La corrente totale sarā quindi Itot=18V/36W=0.5A. Anche la caduta di potenziale ai capi di ciascuna resistenza si ottiene applicando la legge di Ohm. In accordo con la II legge di Kirchhoff (legge delle maglie) si ha che la somma algebrica delle d.d.p. che si incontrano percorrendo il circuito (che ha una sola maglia) č uguale a zero.



Sempre dalla legge di Ohm si ricava infine la corrente che scorre nelle due resistenze in parallelo: I1=12V/40W=0.3A, I2=12V/60W=0.2A. In accordo con la I legge di Kirchhoff (legge dei nodi) si ha Itot=I1+I.
